該試驗可以確定濾芯在過濾過程中是否存在使液體旁通的缺陷，同時可作為濾芯質量控制的手段。該試驗也用來評價濾芯在實際使用及試驗過程中抵御損壞的能力。

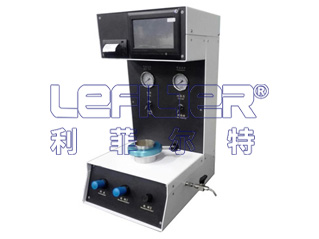

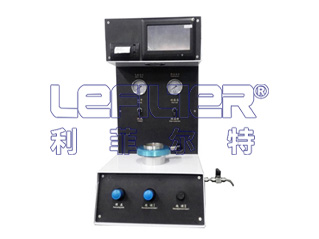

MPD系列孔徑測試儀利用氣液和液液排出法測量過濾材料(包括濾布、濾芯、濾膜)的孔徑分布。測試結果包括最大孔徑、平均孔徑、最可幾孔徑及孔徑分布圖。
MPD系列孔徑測試儀是由公司技術研發團隊在國家發明專利產品MPA15KBx基礎上進行衍生的新一代全新形式的孔徑和精度測試的儀器.
試驗臺配置選擇
1.試驗槽外觀材質:304不銹鋼飯金結構，美觀大方
2.旋轉裝置:手動操作
3.夾緊裝置:氣動夾緊
4.液槽外形尺寸:450mmx300mmx300mm(長x寬x高)
5.測試濾芯尺寸:
最大外徑:φ250mm最小內孔:φ15mm最小長度:50mm最大長度:300mm
6. 可根據客戶需求非標定制液槽
執行標準
1.ISO2942-2004液壓傳動-濾芯-結構完整性的驗證和初始冒泡點的確定
2.GB/T14041.1-2007液壓濾芯第1部分:結構完整性驗證和初始冒泡點的確定
3.ISO4003-1990滲透性燒結金屬材料氣泡試驗空隙大小的測定
4.GB/T5249-2013可滲透性燒結金屬材料氣泡試驗孔徑的測定
5.JB/T5089.3內燃機紙質濾芯機油濾清器第三部分試驗方法
測試對象
液壓油濾芯，通油過濾材料
測試項目
1、結構完整性(濾材的有無破損、加工損傷、濾芯合縫及端蓋粘接處有無缺陷)
2、第一冒泡點壓力值及最大孔徑值
3、群泡點壓力值及平均孔徑值
4、過濾精度值（βx≥20對應的參考值）
主要技術參數
1.油液粘度：24cST
2.介質溫度：常溫~100C
3.試驗溫度：74±2℃
4.系統壓力：500~2000kPA
5.沖擊頻率：0~3Hz
功能及特點
1.外觀材質:采用飯金噴塑工藝，美觀大方，采用激光雕刻標識，不易脫落。
2.顯示屏:為電阻觸屏。操作系統:WinCE系統。
3.試驗數據一鍵鎖定，一個界面完成所有操作，易于上手，10分鐘就能上手操作。
4.穩定性:人體工學設計，采用德國調壓控制閥，提高了設備在操作時壓力上升速率的穩定性。
5.“吹干”功能:減少試驗液體的損失，縮短被試件的晾干時間，保護被試濾芯。
6.濾芯與濾材的測試狀態一鍵切換。
7.設備體積小、移動方便。辦公人員的辦公桌上即能使用。
8.溫度補償:表面張力在溫度使用范圍內，程序可以自行補償運算，試驗結果不受外界溫度變化的影響。
9.內設6種過濾材料的可選參考過濾精度。
10.海量存儲:測試數據可保存百萬條，方便隨時查詢。
11.打印模式:根據測試結果，可進行三種模式打印，并能隨時查詢歷史數據。
12.校準功能:自帶校準口，可以進行傳感器校準。
13.修正功能:
(1)將溫度傳感器偏差輸入后，系統自動修正;
(2)將壓差傳感器偏差輸入后，系統自動修正
14.可隨時通過數據接口進行操作系統升級。
主要技術參數
1.工作介質:潔凈壓縮空氣
2.試驗適用液體:推薦使用異丙醇(濾材)，工業乙醇(濾芯 )
3.測試最大壓力:15000Pa
4.壓力調節精度:(5-10)Pa
5.被測濾材直徑:87mm
6.孔徑測試儀范圍:(6-100)um
7.氣源壓力:4-6bar
8.電源及功率:220V/50HZ120W
9.外形尺寸:420mmx390mmx710mm(長x寬x高)
10.重量:27kg
